[oneM2M] oneM2M 의 Trust Enablement Function(TEF) 표준문서 개발 현황

New Template

1. TEF 규격의 정의 및 작업 항목 개요

○ 작업항목 WI-0057 “TEF Interface” 승인 : oneM2M TP#24 (2016.7)

- TEF(Trust Enabling Function) oneM2M의 생태계 구조 안에서 정의되는 entity들간의 security trust를 수립하는 목적으로 운영되는 기능을 정의한다. TEF에는 MEF(M2M Enrolment Function) MAF(M2M Authorization Function)가 포함되며, 이는 oneM2M Trust Enabling Architecture (TS-0001)에 정의되는 부분이다.

- TP#24 에 제출되어 승인된 해당 작업항목(WI-0057)은 퀄컴이 주도하고 있으며, 기존에 TS-0001(Functional Architecture) TS-0003(Security Solution)에서 정의하고 있는 TEF를 구체화하여 TS 규격 문서로 개발하는 작업을 진행 중이다.



MEF MAF 간 프로토콜 정의 내용

- TS-0001 문서에 의하면, M2M 생태계에서 MEF M2M node를 운영하기 전 M2M 사업자의 서비스에 M2M 노드와 응용을 enrolment(등록)하고 configuration하는 기능을 담당한다. 한편 MAF M2M 서비스 운영 중 CSE AE identification authentication, 종단 간 primitives 보안, 종단 간 data 보안 등을 가능하게 하는 중심 기능을 지정한다.

- MAF MEF는 서로 신뢰하는 주체들 (M2M 사업자 혹은 3rd party)에 의해 운영되는 것으로 (현재까지는) 정의되고 있다. 이들과 AE, CSE 등과는 서로 상호운영 가능해야 하며 이들 간의 참조점 정의, 새로운 일부 resource-type 정의, resource-type specific CRUD procedure data types of the resource attributes은 추가로 정의되어야 함이 기존의 문서에 적시되어 있다.



MEF MAF 간 프로토콜 정의 내용

- WI-0057은 상기 추가로 정의해야 할 사항들과 함께 TEF에서 운영될 프로토콜 primitive 들을 개발한다. TS-0003 M2M entity (AE CSE ) MEF (M2M Enrolment Function) MAF (M2M Authorization Function) 간 연동을 전제한 security 프레임워크를 정의하고 있는데, (TS-0003 Security 개요: 별첨 참고) 해당 프레임워크는 다음의 security 프레임워크를 지정 하고 있다.

MEF-based Remote Security Provisioning Frameworks (RSPF)

MAF-based Security Association Establishment Framework (MAF-based SAEF)

End-to-End Security of Primitives (ESPrim)

End-to-End Security of Data (ESData)

- 이 중 MEF-based RSPF MEF MAF 간 상호통신을 필요로 한다. 상기의 security 프레임워크는 대개의 경우 (D)TLS에 기반하고 있으나 TEF 간 일부 파라미터는 전달이 곤란하여 이를 추가로 정의해야 한다는 것이 작업항목의 요점이다. 이에 따라 Mcc Mca에 운영할 별도의 프로토콜을 정의한다.



○ 작업 일정

- WI 의 승인 이후 TP28에서 freeze, TP29에서 승인하는 일정을 목표로 추진 중이며, 예정대로 진행되면 해당 규격은 rel-3 규격 문서로 포함될 것으로 예상된다.

- Lead WG SEC(WG4)이며 TS 문서 (TEF Interface Specification)로 개발 중인데, 본 작업 항목을 제안 한 퀄컴이 라포터/에디터로 진행 중이다.



2. TEF 기능의 독립화 방식을 지원하는 작업 항목 개정

oneM2M TP#25/ SEC WG (2016.10)에서 작업항목 WI-0057 revision

- 2016 10월에 퀄컴은 작업 항목의 revision을 제출하였으며, 이를 통해 TEF modeling option 3을 추가하였다. 이는 “stand-alone TEF entity 방식”을 추가 제안한 것으로, 아래 그림에 보이는 예와 같이 기존의 SEC CSF와 별도로 TE CSF를 구현하는 것을 제안하여 승인되었다.

- 또 이로 인해 Trust enabling CSF가 생긴 것에 대응하는 message flow update와 향후 추진 방향을 정리하였다.

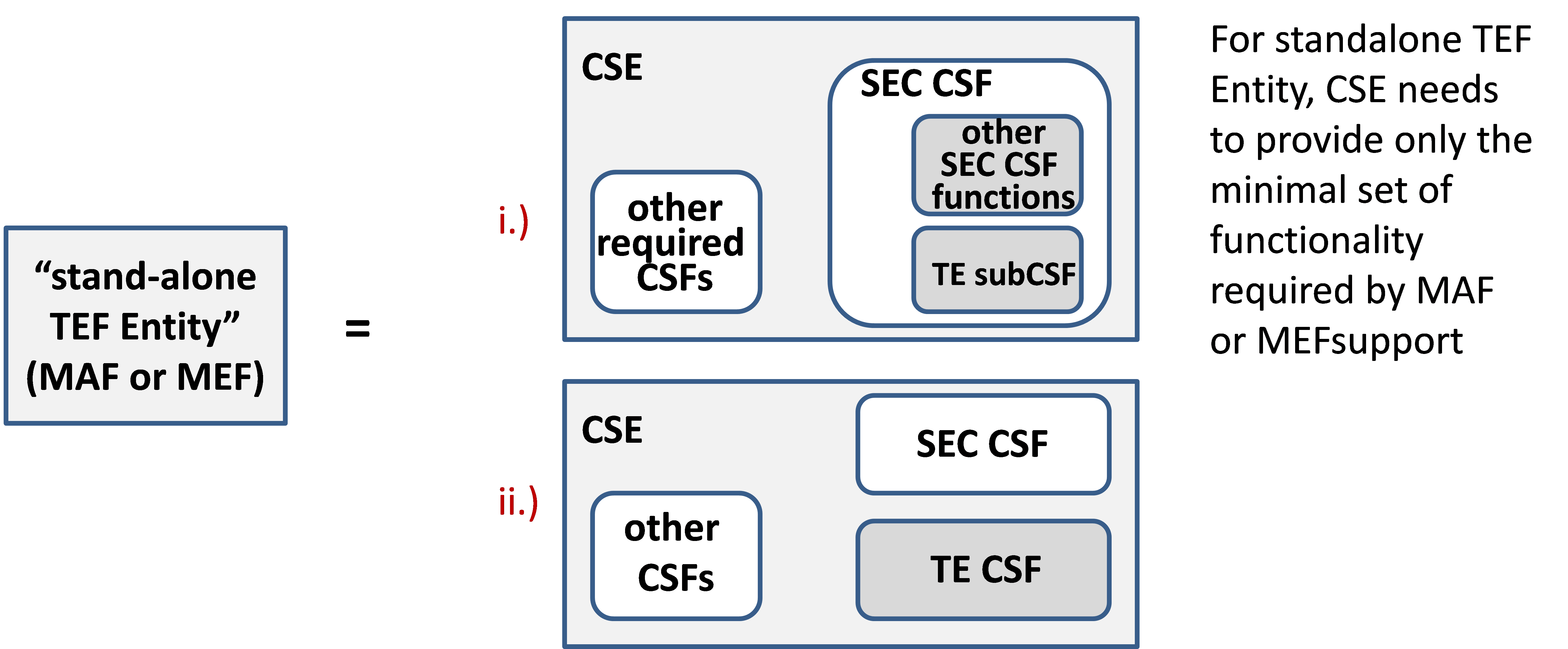

[그림1]. TEF의 구현 방식 (CSF기반의 구현 option ? SEC CSF 의 내부 혹은 외부에 구현)

Ref: SEC-2016-0165R1



 3. TP#26 (2016.12) TEF 관련 이슈 및 표준화 진행 정도

oneM2M TP#26 에 제출된 3개의 문서 채택

- TP26에서는 퀄컴이 제출한 skeleton 문서, scope 문서, main body ? base line 문서가 모두 승인되었고, SEC/ARC joint session을 통한 interface discussion을 진행하였다. 이를 통해 합의한 일정으로 TP26에 뒤이어서 (SEC26.1 등 추가회의를 통해) MAF and MAF Interface Specificationdraft 를 만들 것을 예고하였다.

- 현재 버전의 body에서는 MAF MAF client 간의 참조점은 Mmaf, MEF MEFclients 간의 reference point Mmef로 하여, 이를 정의하는 TS를 개발하고 있다. 추가되는 MAF 기능과 해당

interface Mmaf가 그림과 같이 제시되어 있다.



[그림2]. TS-0003 (Security Solution) oneM2M security 구조 개요



3. oneM2M TP#27 (2017.2) TEF 진행

DM based MEF (SEC-0017R2, 퀄컴)

- 2017 2(TP#27)에 퀄컴은 TS-0032 v0.0.2 (MAF&MEF) 에 대해 입력하고 resource type 에 대한 정의를 진행하였다.

-퀄컴이 입력한 기고서가 제안하는 것은 MEF interface resource 정의라고 볼 수 있는데, 해당 내용이 특히 MAS WG device configuration 문서에 영향을 주므로 이를 상호 조율/동기화시키는 작업이 중요하게 다루어졌고, MAS WG 과의 협력 세션에서 논의되었다.

 ·MAS WG TS-0022 (WI-0030) 20172월 약 85% 의 완성율을 보이고 있으며 현재 문서 구조를 일부 조정하고 authentication profile, credential 등에 대한 부분을 정리하고 있다.

 ·Qualcomm MEF 의 운용에 있어 MEF client 가 등록을 위해 임의 시점에 credential을 필요로 할 수 있다는 점을 지적하여 management of credential 이 필요하며, 이는 remote management 에 해당함을 적시한다.

 ·해당 내용은 TS-0022 가 정의하고 있는 resource type <mgmtObj> 부분을 참조하여, 다음 내용을 반영해 줄 것을 제안하였다.

 ·기본적으로, MEF 3가지 종류의 interaction을 지원가능

   : Mmaf <symmKeyReg> operation

   : EST (RFC7030)을 사용하는 certification 등록 (MEF EST 서버역할)

   : 기타 DM 기능 사용

 ·그외 MAS 와의 동기화를 위한 action이 제안되었고, TS-22 TS-32 의 영향, TS-01 로의 영향등에 대해 추가로 검토할 것이 요구되었다.





[별첨] oneM2M security 구조 개요

oneM2M Security Solution 규격서 TS-0003을 참조

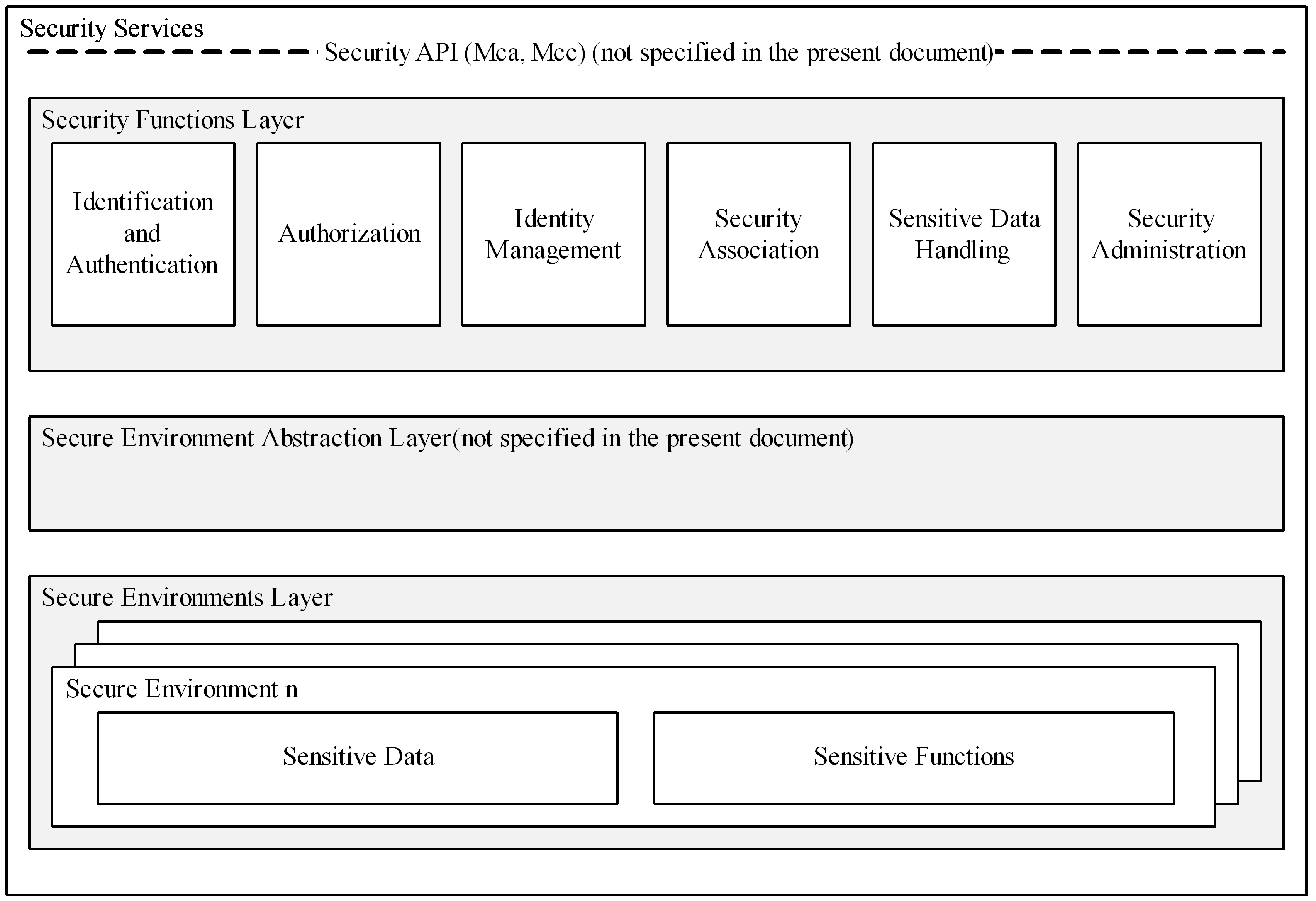

- TS-0003 M2M security architecture를 다음 그림과 같이 정의

- security layers:

security serviced layer, security function layer, secure environment abstraction layer, secure environments layer 로 나눔.

이중 secure function layer Mcc Mca 인터페이스 에 나타나는 6가지 기능 집합임 (Identification, Authentication, Authorization, Security Association, Sensitive Data Handling and Security Administration.)

secure service layer Access management, sensitive data handling, security association establishment, security administration, identity protection 의 서비스를 제공함



- layer 간 상호작용:

M2M CSE 들 간의 절차 이전에 하부의 Network Service Layer connectivity setup이 이루어짐. 이로부터 시작하여 CSE 계층의 독립적인 Security Provisioning and Security Association Establishment procedure가 가동됨

Service layer 레벨에서는 이 결과 TLS 혹은 DTLS 세션이 만들어져 인접한 (hop-by-hop) AE/CSE 간의 데이터 교환을 보호한다. 만일 untrusted 중간노드를 통해 정보를 전송할 때 프라이버시를 보호할 필요가 있는 AE 들은 그들 간 direct security association을 지원하여 교환되는 자원의 암호화를 할 수 있음.

- Enrolment phase:

M2M 장치는 일반적으로 provisioning configuration 이후 operation에 들어감. 이의 과정을 실현하는 데는 몇 가지 방법과 경우가 있으나 기본적으로 M2M service provider를 선택하여 접속하는 것이 핵심. 이때 3rd party 혹은 UN-SP domain에서 이들의 enrolment를 지원하는 기능이 MEF MAF

Security Association Establishment Framework 에 따르면 다음과 같은 절차들이 가능함

(1) Provisioned Symmetric Key Association Establishment Framework

(2) Certificate-based Security Association Establishment Framework

(3) M2M Authentication Function (MAF) Security Association Establishment Framework

안재영 (한국전자통신연구원(ETRI) 책임연구원, ahnjy@etri.re.kr)

* 본 글은 저자의 의견일 뿐 TTA 기관의 입장과는 무관합니다.
